QGIS疑難雜症-檔案座標轉換出問題

對於剛接觸GIS的人來說，很容易遇到下列這些問題。

「不同座標系統的資料，可以套疊在一起嗎？」「臺灣GIS資料常使用哪些EPSG？」「我要如何進行資料的座標系統轉換？」「為什麼我的資料另存後，讀取時座標怎麼跑掉了？」「我有兩個不同座標系統的資料，為什麼無法進行套疊？」

解決這些問題前，必須要對於座標系統有一些粗淺的認識，以下慢慢說明。

第一部分：QGIS座標系統的設定與分類

          查詢座標值 ：

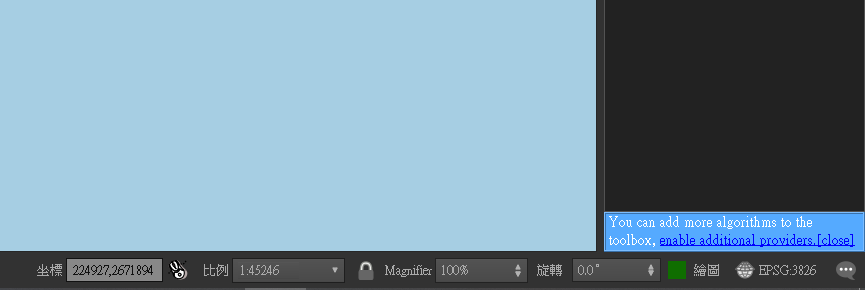

        QGIS畫面下方會看到一個寫著「座標」的欄位，裡面的數值會隨著滑鼠游標的移動而改變，這代表當前你的滑鼠位置的座標數值。

QGIS的運行畫面

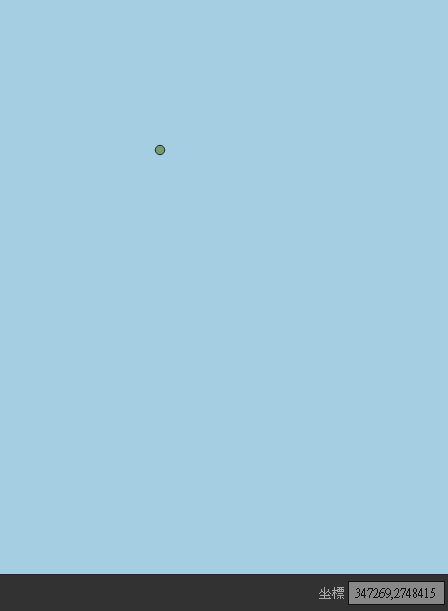

QGIS座標欄位顯示數值

        可以看到畫面上的點座標為（348054,2746327），我使用的座標系統為3826。

        這個步驟很重要，藉由這個方法你可以檢查你的檔案座標示不是有出錯。而專案屬性座標系統決定「座標」欄位的顯示數值。



分配座標系統（Assigned Coordinate Reference System,ARCS）：



        ACRS指的是QGIS把檔案讀入QGIS時，指定來源檔案的預設座標系統，也就是檔案儲存時預設的座標系統。以shp檔為例，.prj檔案就是shp檔的預設座標值，shp檔沒有.prj仍可開啟。



        進行檔案座標系統設定：

1. 點選檔案->點及右鍵->Properties
2. 點選「來源」，就會看到旁邊有分配座標系統的預設EPSG代碼。有些檔案沒有設定EPSG還是可以開啟，不過此時這個欄位就不會顯現EPSG代碼，而系統會先將分配座標系統設定與專案屬性座標系統（PCRS）一樣。


3. 點及旁邊的地球圖示





4. 接著就可以設定分配座標系統






        專案屬性座標系統（Project Coordinate Reference System,PCRS）:

        專案屬性座標系統決定當前QGIS畫面展示時的座標系統。專案屬性座標系統（PCRS）與分配座標系統（ACRS）可以為不同EPSG代碼。更改「專案屬性座標系統」不會影響「分配座標系統」。這裡非常重要，很多人以為更改專案屬性座標系統時，就可以連帶的更改分配座標系統，但這兩者是分開的！

        舉例：假設A檔案的分配座標系統設定為3826，B檔案的分配座標系統為3857，此時畫面上的專案屬性座標系統為4326。意思是QGIS把兩個檔案轉換成4326座標顯示出來，但這不會改變檔案原本的檔案座標設定。



進行專案屬性座標系統設定：

1. 點及QGIS畫面左下角「EPSG」

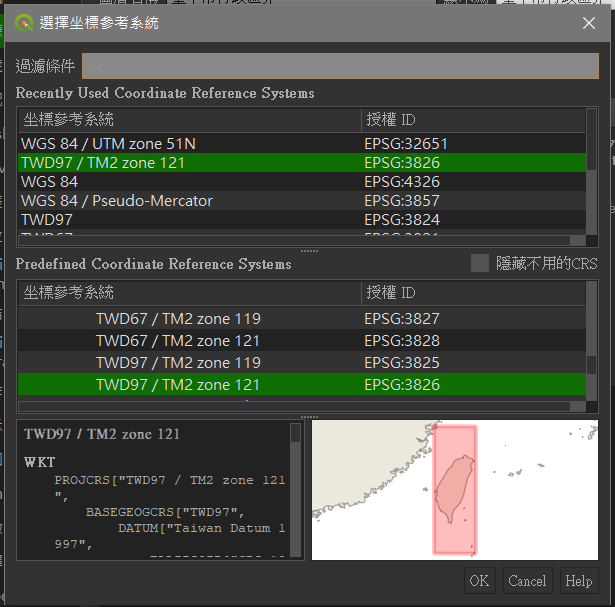

2. 點進去後，畫面會出現最近你使用過的座標系統種類，也可以在這個畫面中進行搜尋，搜尋時可以輸入座標系統的EPSG代碼，或者用英文名稱搜尋也可。


第二部分：臺灣GIS資料常使用哪些EPSG代碼？

臺灣政府資料常使用的座標格式為以下幾種：

1. TWD67:3821
2. TWD97：3824
3. TWD97/TM2 zone 121：3826（政府資料常使用的格式）
4. TWD67/TM2 zone 121：3828（部分舊的政府資料設定格式）
5. WGS84 / Pseudo-Mercator：（google麥卡拖，常見於臺灣的wmts服務中，例如國土測繪中心服務與中央研究院臺灣百年歷史地圖服務）
6. WGS84：（世界上最通用的EPSG代碼）

        如果你拿到一個臺灣的GIS資料，但是不知道他正確的EPSG代碼，不妨就試試看上面提供的六種。



第三部分：進行分配座標系統轉換

        重點：另存檔案時，修改檔案的分配座標系統即可。如果僅修改檔案的分配座標系統或是專案屬性座標系統，無法完成分配座標系統轉換。



        解釋：分配座標系統的意思是你要告訴系統，這個資料原始正確的座標系統是那個EPSG，假如原本A資料的分配座標系統是4326，你將他更改為3826後，A資料會出現在很奇怪的地方，或甚至無法在QGIS中顯示。如果你更改專案屬性座標系統，那只會改變畫面上A資料的畫面展示座標值，當下次你呼叫A檔案使用3826座標系統時，一樣會出錯。因為對A資料來說，正確的分配座標系統是4326才對。

        操作說明：

1.  先確認資料是否於正確的座標上
2.
   在4326的座標系統中，點位置的座標值為（120.961,24.435）這是正確的，4326為經緯度系統座標，臺灣的經緯度約落在這裡，如果數值顯示為（348054,2746327），那就代表檔案座標系統出錯了，很明顯是不會有六位數的經緯度。
3. 資料點及右鍵->「匯出」->「Save Features As...」。



4. 選擇要更改的分配座標系統，這裡我選擇3826。

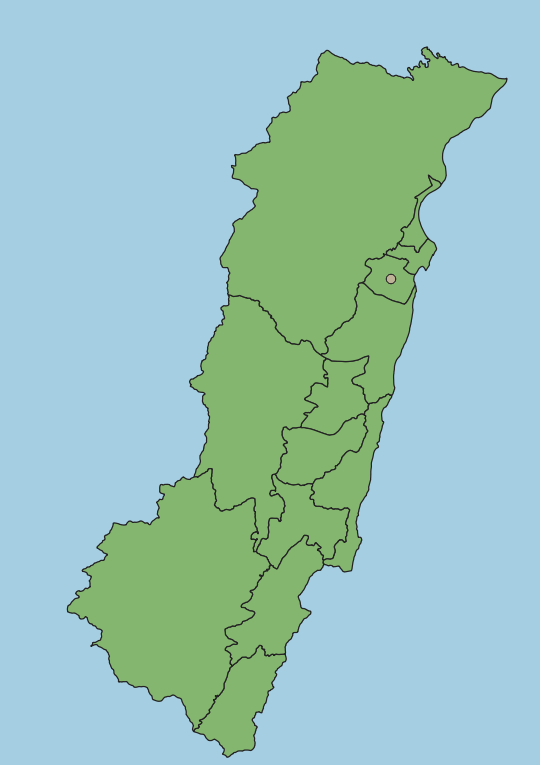

5. 可看到新建立的檔案雖然設定的檔案座標系統不一樣，但是與上面原本的檔案在同一個位置。

   這是因為舊檔案與新檔案的檔案座標系統設定皆正確，才會都套疊於同樣的位置。

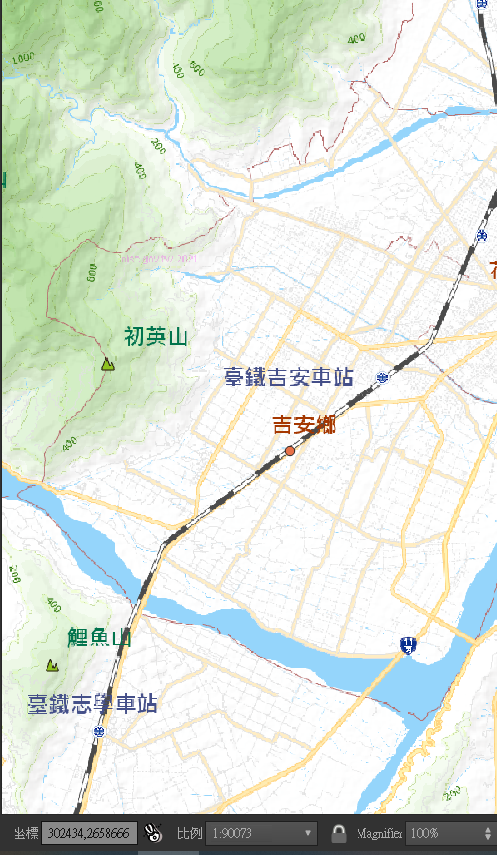

6. 將另存好的檔案匯入後，發現座標為（307517.5,2650177.8），匯入臺灣通用電子地圖比對位置後，確定位置正確。由於3826的座標系統是以公尺為單位，加上X軸有進行偏差過，因此數值為正確的。


第四部分：資料另存後，讀取時座標跑掉了？

        請見第三部分說明，這代表你的資料在另存前就已經是在錯誤的分配座標數值上，資料的分配座標系統出錯。我曾遇過使用者有三個檔案，雖然這三個檔案座標數值都是錯的（在3826的座標系統中，x與y值接小於4位數），但是因為整體資料都還可以顯示出來，加上形狀沒有太大變形，因此使用者就以為他資料的分配座標系統皆是正確。

                  當他進行檔案另存讀取後，就發生了上述的問題。

第五部分：有兩個不同座標系統的資料，為什麼無法進行套疊？

        請見第三部分說明，代表你其中一個資料的分配座標系統出錯。遇到這類問題時，修改專案屬性座標系統無法解決你的問題，出問題的部分是檔案本身的分配座標系統設定。建議進行資料的交叉比對，看看是那個檔案的分配座標系統出錯，當然有可能是兩個檔案都出錯了。

                    如果你還有遇到座標系統的其他問題，可以在下方留言跟我說
